Crazepony自平衡小车

作者: nieyong

离上次参加makeblock周末马拉松比赛已经快一个月了。一直想介绍我们Craze团队的作品基于Crazepony自平衡小车,却迟迟没有动笔。很多人在问为什么主页上关于自平衡小车的链接是空的,大家都等不及了。Crazepony平台不仅仅是一个四轴飞行器,而且还能够很简单的实现自平衡小车。

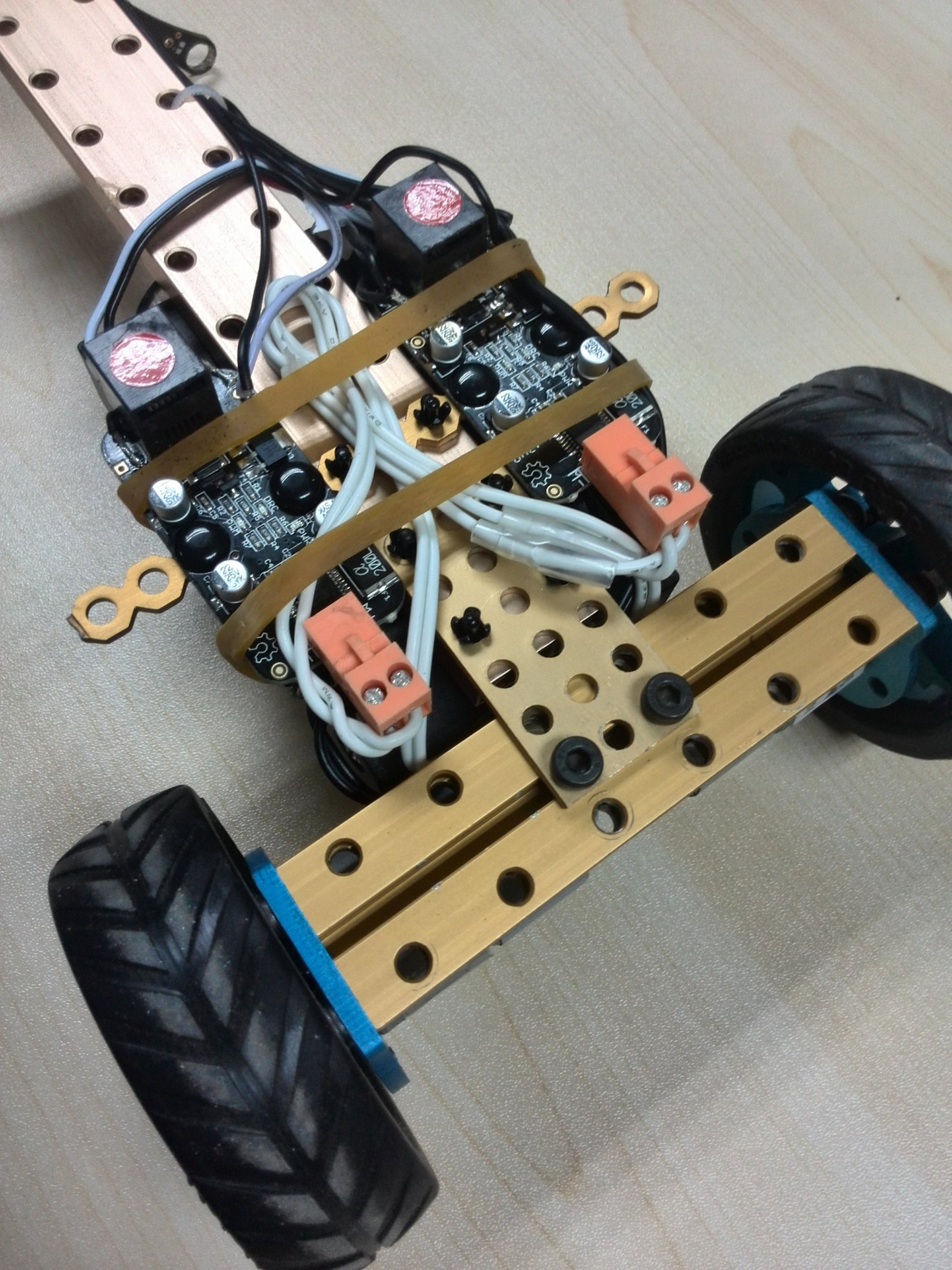

首先上图。我们使用了makeblock提供的机械构件,包括车轮,电机,以及一些金属连接构件。这里不得不赞一下makeblock的产品,全部是铝合金材质,非常高达上。而且特有的内嵌螺纹槽,给DIY提供了非常大的灵活性。基本上在任何地方都可以上螺丝进行连接。

电机驱动电路也使用makeblock提供的Me Motor Driver模块。Me系列模块本来是为降低makeblock电子部分门槛而开发的,使用了RJ-25连接头。这和Crazepony飞控板是不匹配的,所以我们不得不做飞线处理。

最上面就是Crazepony飞控板,使用原来四路电机输出PWM中的两路控制连接到电机驱动模块。

只需要稍稍修改飞控代码(主要是PID参数),我们的自平衡小车就能够站立起来了。在比赛中使用的这个方案是开环控制,没有小车运动速度的反馈作闭环控制,所以我们的自平衡小车并不能够行走自如。我们让它在一个定做的“拳击擂台”里冲撞。它的对手只有一个,那就是它自己,别让自己倒下啦。

最后放上Crazepony在拳击擂台里跌跌撞撞的视频。
